YG-2G-FC架空线路故障指示及故障自动定位系统

YG-2G-FC1型架空线路故障监测终端装置

（一遥型、无源法）

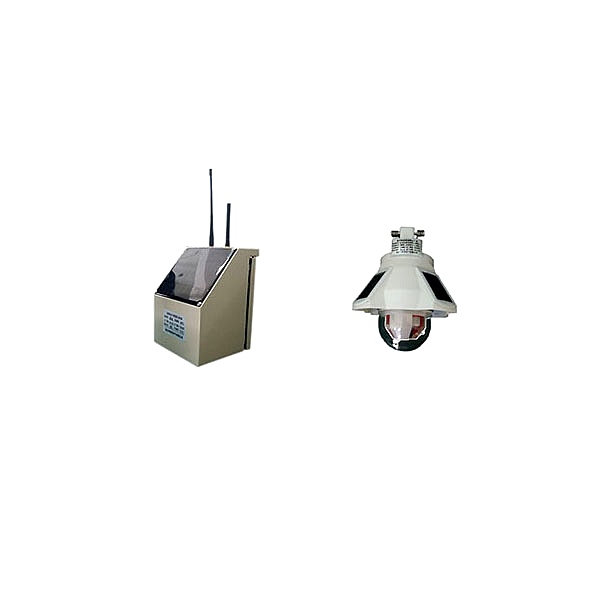

YG-2G-FC

一遥型无源法架空线路故障指示器


1.短路、接地故障检测

2.过流、停送电状态检测

3.断线检测

4.设备自检

5.就地故障报警指示

6.报警信息无线上传

-适用电压等级：6~35kV

-供电方式：太阳能供电、感应取电、后备可充电锂电池

-通信方式：无线（对数据终端）

-报警指示器方式：翻拍次数≥5000次，光闪持续时间≥3000h

-复位方式：定时复位、上电复位、遥控复位

-功耗:静态功耗≤5μA,最大瞬时动作功耗≤30mA

-尺寸：135mm(H)×110mm(W)   ×110mm(D)

-防护等级：IP67

YG-2G-T

一遥型架空线路故障指示器数据终端


1．接收和处理指示器上传信息，并远传转发至主站

2．SOE事件存储

3．设备自检

-供电方式：太阳能供电：6W，蓄电池：12AH

-通信方式：短距离无线（对故障指示器，最多接入6组），GSM/GPRS（对主站系统）

-功耗：静态功耗≤80μA,最大功耗≤110mA

-尺寸：240mm(H)×200mm(W)   ×120mm(D)

-防护等级：IP65
