YG-F610电能质量监测终端

设备简介

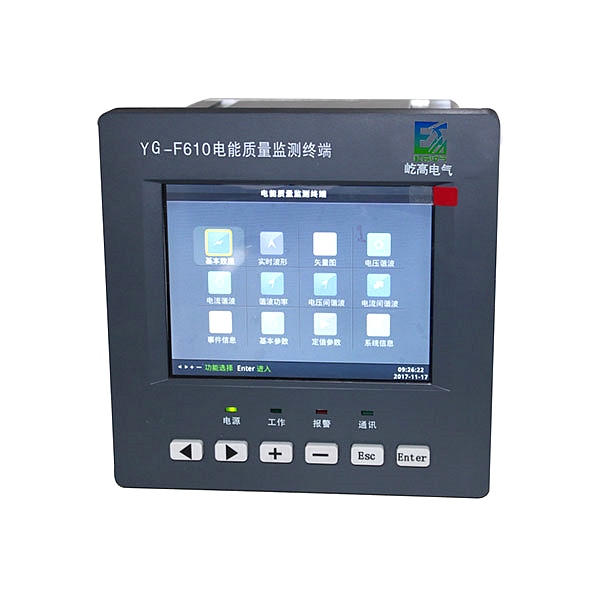

YG-F610电能质量监测装置配置5.6英寸彩色LCD显示器，分辨率达640*480，可以图形方式显示电能质量数据；设备采用LINUX 操作系统，遵循最新的电能质量八项国家标准，采用16位6通道高精度同步A/D转换器设计，集全面的稳态与暂态电能质量监测与分析、高精度测量、长时间事件录波、内部统计、大容量存储、IRIG-B码对时、COMTRADE波形记录格式等诸多功能于一体。同时面板上设有四个LED指示灯，可作为电源、运行、通讯和电能质量指标越限时的告警信号指示；面板上还设有六个按键作为人机操作的接口，通过按键操作，可在LCD上进行查看、修改、设置等操作。

主要特点

监测通道：单通道（1U1I）

采用全封闭结构，体积小，重量轻，现场安装方便，可安装于开关柜门板。

采用64位高性能ARM加DSP及LINUX实时操作系统。

每回路都采用独立的16位高精度A/D转换器。

10周波连续采样，无缝数据采集。实现了高性能、低功耗的有机结合。

录波功能：能够记录最大1分钟波形（默认记录3秒150个周波），即事件发生前10个周波、事件发生后10个周波以及事件过程，最多3000个周波。

实现装置内部的实时统计功能，实时统计越限次数、电能质量合格率。

标配两个USB接口，支持数据U盘转存（兼容Windows）及本地软件升级接口。

支持IRIG-B码对时和网络对时。

2组开入量，3组继电器输出量，满足现场状态监测、控制输出的要求。

通讯接口：以太网口1个，RS-485口2个。

支持Modbus、103、104通讯规约。

16容量存储空间，可保存至少3个月的历史数据掉电不丢失。

主要功能

基本数据：电压有效值、电流有效值、相角、矢量图、总功率、视在功率、有功功率、无功功率、功率因数、基波有功功率、基波无功功率、基波功率因数、基波相角等数据。

频率偏差：频率、频率偏差，测量方法满足国标GB/T 15945-2008。

电压偏差：测量方法满足国标GB/T 12325-2008。

三相不平衡：电压不平衡、电流不平衡、电压序分量（正序、负序，零序）、电流序分量（正序、负序，零序），测量方法满足国标GB/T 15543-2008。

谐波：电压总谐波畸变率、电流总谐波畸变率、谐波电压含有率（2－65次）、谐波电流含有率（2－65次）、谐波电流有效值（2－65次）、谐波相角、谐波功率，测量方法满足国标GB/T 14549-93。

间谐波：间谐波电压含有率（0.5－49.5次）、间谐波电流含有率（0.5－49.5次）、间谐波电流有效值（0.5－49.5次），测量方法满足国标GB/T 24337-2009。

波动和闪变：电压波动、短时间闪变、长时间闪变，满足国标GB/T 12326-2008。

具备电压骤升、电压骤降、电压短时中断事件记录功能，具备手动录波功能。数据记录包括事件特征数据（电压有效值极值、事件持续时间等）及波形数据。测量方法满足IEC 61000-4-30和国标GB/T 18481-2001。

电能质量超标报警：根据电能质量限值记录越限事件并提供报警输出节点。
