YG-C荧光式光纤测温系统

一、概述

过热故障、绝缘故障和机械故障是造成电力系统事故重要原因。而过热故障的发生频率又占事故总数的50%以上。高压配电装置异常温度升高必将引起接触电阻增大、设备老化，绝缘下降、导体烧溶，严重的将造成接地短路，继发为相间短路，造成设备损坏、中断供电，甚至引发严重的人身、电网、设备事故。

这些恶性事故不但给电力企业带来了严重的经济损失，还有可能造成无法估量的恶劣社会影响。由于过热故障频发不断且有增长之势，因此《国家电网公司十八项电网重大反事故措施》(试行)中11.7.2 关于“加强对运行设备温升的监视”就明确提出了对容易发生“过热”故障的元件要进行温升监测。当前，社会的发展也对整个供电环节都提出了更高的质量要求，对配电装置运行温度的监测也是智能电网建设的重要课题。因而本报告认为有必要在配电装置中配置相关的温升在线监测装置，使电力企业有针对性的采取预防措施，提高供电水平。

随着电网的发展和装备技术的提高，密闭式10kV、35kV 系统开关柜在电网中已大量使用，小型化、紧凑化的设计以及用电环境的变化，使得开关柜内部过热现象已成为开关柜使用中的常见异常状态，因而在一些负荷较重的线路中，普遍存在开关柜内各主导流部位温升超标的问题。

开关柜测温YG-C荧光式光纤测温系统采用国际先进的荧光光纤温度传感技术，具有耐高压、不受电磁干扰、长期可靠、易扩展等优点，对发电及供电系统的发电机、高压开关柜、环网柜、室外及地下电缆接头等监测点的温度进行实时在线监测。

系统的主要技术参数

项目单位参数值备注

测温范围℃ -30 ～ 200

温度分辨率℃ 0.1

测温精度℃ ±1

测温通道数6

系统软件- 基于WINDOWS 操作系统

温度画面数据刷新S 2

报警干接点输出、人机界面显示

外部接口- RS485，Modbus 规约

探头直径mm φ3

电源输入AC 220V±10%/50Hz

系统构成

本系统主要针对变电站电力开关柜动静触头、母排、开关等接点的异常温度变化进行实时在线监测。借助这套开关柜测温系统，用户可以在本地和远程上位机上实时监测开关柜内监测部位的温度变化情况，根据温度变化情实时的发出警情报告（预警、报警和超限）。同时借助强大的上位机功能，可以分析温度变化周期，查看实时、历史曲线，预测警情变化等功能，还可以实现多用户远程数据交换。

开关柜测温YG-C荧光式光纤测温系统由荧光光纤（含传感头）、YG-C206 光纤测温变送器、荧光光纤通讯软件、YG-YD201 光纤测温系统表头组成。

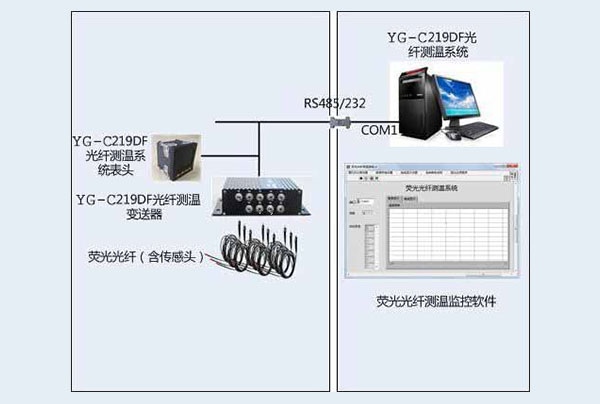

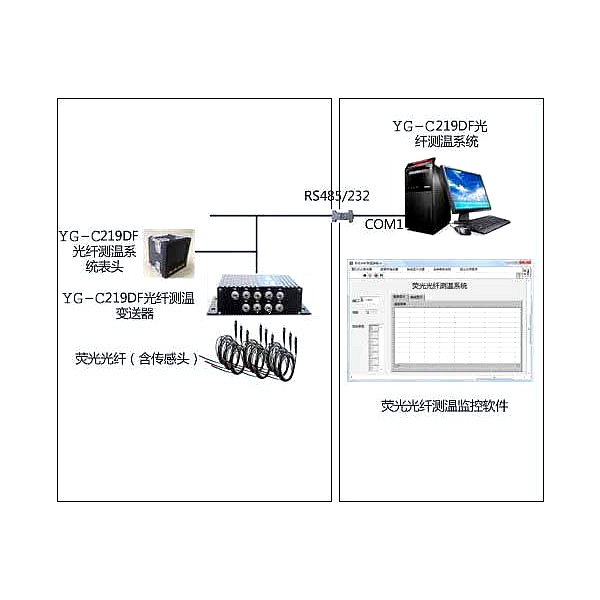

系统结构图如下：

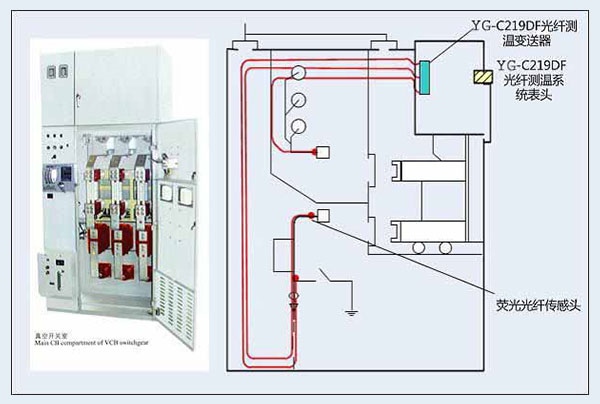

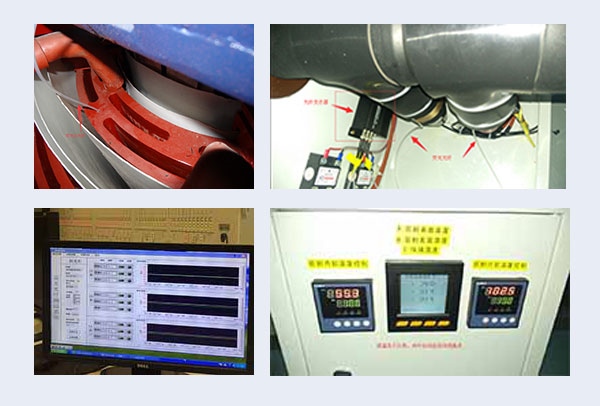

现场安装示意图
