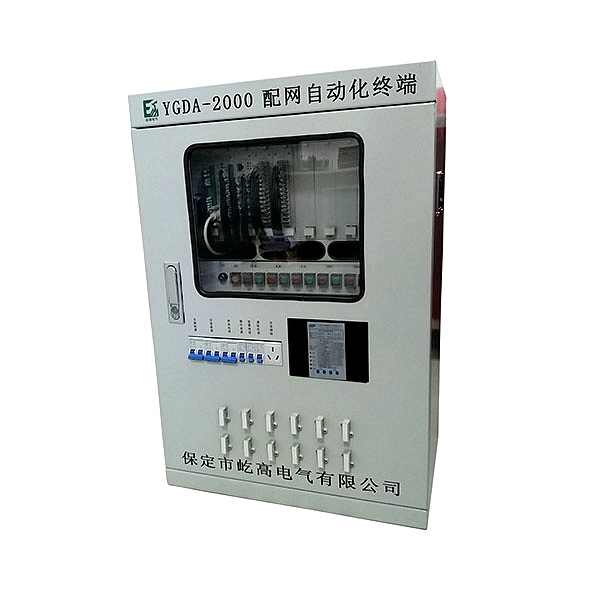

YGDA-2000配网自动化终端
产品型号：YGDA-2000
适用范围：YGDA-2000配电自动化终端是针对目前应用越来越广泛的环网柜、开闭所等场所而开发的新一代产品，其采用高速采样芯片和32位高速单片机控制芯片相结合的新型高压开关控制装置，能快速稳定的完成对高压开关的监控。它集保护、测量、控制、监测、通讯、远动等功能于一体，具有集成度高、配置灵活、界面友好等特点。广泛应用于辐射型供电及环网供电系统，可以帮助系统识别线路瞬时性故障与实质性故障，可自动消除瞬时故障对线路的影响，又可隔离实质故障段，避免造成长时间的大面积停电，自动恢复非故障区段电网供电，从而经济实用地实现配网自动化。
技术特点：
1、统一的核心公共平台
平台：统一的嵌入式软硬件组合平台，支持高速以太网总线以及CAN总线，接口容量大。
存储：大容量的FALSH及RAM，可以记录位置、事故遥信变位SOE 等事件顺序记录、极值记录数据当地存储，时间不小于1个月，支持历史数据补充上传。
2、通信方式、通信规约多样化配置
具有4个RS232/RS485 接口，波特率 300 ~115200bps ，具备以太网口2个，支持101、104等多种规约。 硬件配置：独立通信管理模块，硬件配置支持主备互换，冗余设计。软件配置：支持多种通信方式和多种通信规约，可同时与多个不同级别的主站通信。
3、遥信、遥控、遥测灵活配置
模块化设计，三遥功能模块标准通用，任意模块的损坏不影响其它模块及系统的运行。
三遥点数在测控单元最大容量范围内，可以根据需要扩展三遥功能模块。
三遥点数超出测控单元最大容量范围，可以通过扩展总线外扩功能模块。
4、智能化电源管理
电源实时监视，交流失电及电池欠压告警。
电池在线管理，支持手动、自动及远方活化。
电池充放电保护，低于放电关断点时自动切断电池供电。
可为终端、通信设备、遥信、遥控提供多种工作电源，有输出短路保护。
支持接入铅酸蓄电池、锂电池。
5、维护方面
采用大液晶汉显，菜单式界面，键盘操作，提供良好的人机交互环境（可选）。
提供各种指示灯指示运行状态。
提供远程和本地维护接口，运行人员可在本地或主站等远方对其进行维护。
6、环境方面
适应严酷环境，工作温度 - 40℃-＋75℃，防磁、防震、防潮。电磁兼容可以达到4级及以上要求，可适应强电磁环境。
技术性能指标:
使用环境条件
1、工作环境：温度：-40℃-＋85℃保证正常工作；
环境温度最大变化率：1℃／min;
湿度：5%-100%;
最大绝对湿度：35g/m 3;大气压力70-106kPa。
2、机械性能：机箱防护性能：防护等级不低于GB/T4208规定的IP64级要求；
工业级产品；温度范围( - 40 ℃~＋85℃），防磁、防震、防潮、防雷、防尘、防腐蚀；壁挂式或柜式安装，扩展方便。
3、电气技术参数
（1)额定数据
工作电压：AC220V ;遥信电压：DC24V; 交流电压：220V ;频率：50Hz ;误差：± 20%。
（2)功率消耗
交流电压：<0.5VA/相；交流电流：＜0.5VA/相；
整机功耗：非通信状态下≤18VA
通信状态下：≤ 40VA
（3）过载能力
交流电压：2倍额定电压：连续工作；
交流电流：2倍额定电流：连续工作；
10倍额定电流：10 秒。
20倍额定电流：1 秒。
4、交流采样：
电压输入标称值：220V/100V 。
电流输入标称值：5A/1A 。
交流电压电流采样精度：0.2级/ 0.5级。
有功功率、无功功率、功率因数采样精度；0.5级／1.0级。
在标称输入值时，每一回路的功率消耗小于0.25VA。
在所规定的标称值范围内，线性误差不超过土0.5%。
短期过量交流输入电流施加标称值的2000%(标称值为5A ),
持续时间小于1s，系统工作正常。
短期过量交流输入电压施加标称值的200%（标称值为100V ),
持续时间小于1s ，系统工作正常。
故障电流的输入范围为10 IN ( IN为额定输入电流）线性范围，故障电流的总误差不大于土3%。
积分电度≤土1%。
5、遥信开入：
信号输入方式：无源接点。
输入回路采用光电隔离。
接点电压：DC24V（如有其它需要请订货时说明）。
SOE分辨率小于2毫秒。
事故时遥信变位传送时间小于1秒。
6、遥控输出：
输出方式：继电器常开接点。
接点容量：AC250V ,16A; DC30V, 16A。
脉冲量输入特性
输入回路采用光电隔离。
脉宽＞10ms。
接口电平：( 0-24 )V。
误差≤±1个脉冲。
7、电源：
配电自动化终端主电源：交流220V ，允许偏差±20% ；具备双路交流电源自动切换功能；
终端备用电源：锂电池（DC24V 电池容量 14Ah）；交流失电后维持正常工作14小时以上；开关操作电源输出电压／功率：+24V, 短时450W（负载接开关3-5s内）；
终端整机功耗＜10W。
8、可靠性：
终端的快速瞬变干扰试验、高频干扰试验、浪涌试验、静电放电干扰试验、辐射电磁场干扰试验均满足DL/T721-2000《配电网自动化系统远方终端》规定中的4级要求；
平均无故障时间不小于50000小时。
功能介绍：
遥控功能
遥测功能
遥信功能
参数设置功能
电源失电保护功能
对时功能
自诊断功能
历史记录及上报功能
故障检测
当地调试用能
