YGDTM-2000型配电变压器监控系统

YGDTM-2000型配电变压器监控系统

产品详情


一、系统概述

本系统采用在线式负荷监控方法,实时采集配变运行电流、电压、温度,结合优化的算法,将短时间超负荷的次级供电单位切除,保证配变工作在满负荷以下,保障变压器的稳定可靠运行,很大程度的缩小停电范围。

系统包含综合监控软件、智能监控终端及通讯组件三个部分。

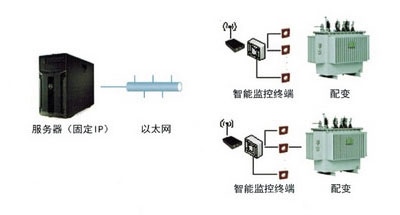

拓扑图如下:


二、智能监控终端主要功能

1、每台智能监控终端可采集3相电压、1组三相电流及4组单相电流。

2、智能监控终端可以将数据上传至计算机用来做数据分析。

3、智能监控终端可同时采集配变外壳温度值及配电箱内温度值。

4、智能监控终端可根据预设逻辑,通过采集的数据判断切换相应的配电线路。

5、智能监控终端可以通过远程设置负荷供电等级,智能调节负荷投切。

6、三相不平衡超过15%,向预设手机号码发送报警信息。

7、智能仪表可通过GPRS将数据发送至监控中心,也可以通过短信提示相关人员线路供电状态。


三、综合监控软件

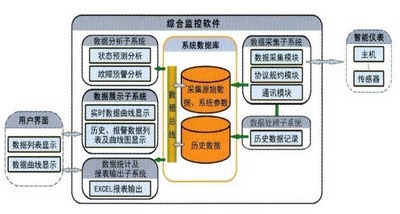

1、软件结构

2、软件功能

①配变位置标识及信息显示。

②告警方式采用短信,可以同时设置5个以内手机号码。

③切电时间设置。

④变压器容量设置。

⑤负荷供电等级设置。

⑥装置每小时上传一次数据,作为链路测试。断路器切换以后1分钟内发送报警状态到预设手机。


四、系统特点

1、系统反应迅速

系统采用32位ARM作为中央处理器,数据采集速度达到100k,高速的数据采集及处理保证了系统的反应速度。

2、维护成本低

系统采用浇注式电流互感器,维护成本低。

3、两路温度采集

系统可采集配变外壳温度及配电箱内温度采集,并根据报警阀值发送报警信息。

4、短信报警

系统支持GPRS通讯上传数据及短信报警两种方式,及时通知相关人员配变运行情况。

5、多路本地采集设计

系统同时采集3路电压信号、7路电流信号、2路温度信号,集成配变数据采集参数。

6、现场总线设计

现场总线设计,方便用户与各种系统通讯,实现无缝衔接。


五、主要技术参数

环境温度:-40℃~85℃

海拔高度:5000米以下

电流测量范围:0~200A,0~600A

电流测量精度:1%

电压测量范围:0~400V

电压测量精度:1%

温度测量范围:-30℃~125℃

温度测量精度:±1℃

温度显示分辨率:0.1℃

通讯方式:GPRS无线通讯

电方式:AC380V/50Hz。
