YGWT-DY型低压环网柜测温系统(Ⅰ型)

YGWT-DY型低压环网柜测温系统(Ⅰ型)

产品详情

一、系统概述

低压开关柜目前普遍适用于发电厂、变电所、工矿化工企业等电力用户,它为动力、照明及配电设备提供电能转换、分配与控制之用。

低压开关柜的开关连接和母排连接处存在接触电阻,由于接触不良和设备本身特性会逐步使该接触电阻增大,温度会逐步增加;特别是在大电流的情况下,更是加速连接处的氧化,氧化结果导致接触点电阻进一步增大,从而导致恶性循环。最终引起火灾事故。

YGWT-DY型低压环网柜测温系统(Ⅰ型)正是为避免此类事故而设计的。YGWT-DY系统通过在母线连接处安装温度传感器来实时监测母线接点的温度,一旦有超温异常情况立即报警,并能根据历史记录分析产品的性能,做出状态判断,达到状态监测的目的。为低压配电系统的稳定、可靠的运行提供强有力的保障。

该系统以微型计算机为核心,采用高可靠性设计,具有安装方便,抗干扰能力强等特点;配有RS-485接口,可方便组成网络,是目前理想的低压开关柜测温解决方案。

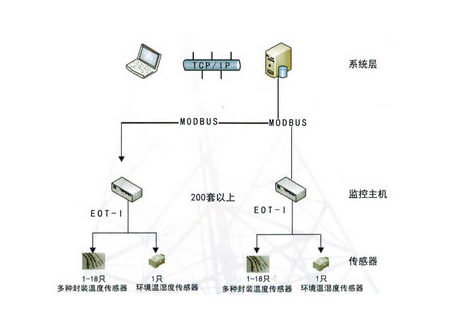

二、系统组成

♦系统层

系统层由工业级服务器搭建,采用主流组态软件实现现场数据实时采集、存储、分析、远程浏览等操作。

系统层支持本地报警、短信报警等多种报警方式,便于客户及时了解环网柜测温系统运行情况。

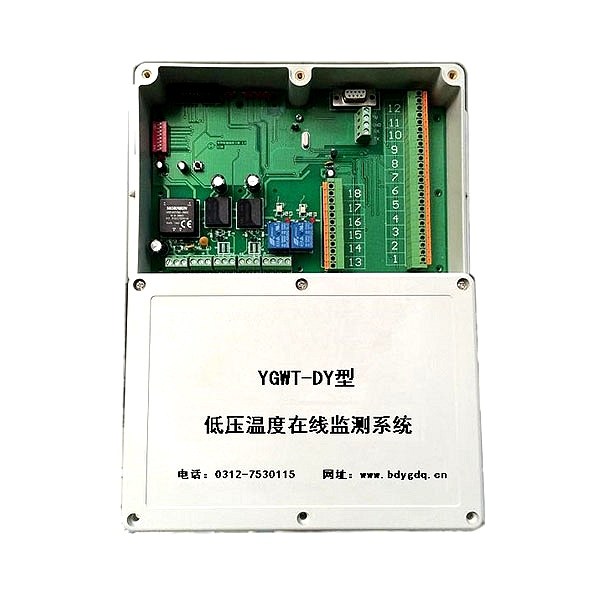

♦监控主机

监控主机采用YGWT-DY型低压温度在线监测主机,该产品可以同时巡检18路温度数据、采集1路环境温湿度数据。具备2路继电器输出,可以控制除湿器及风扇,实现远程或自动控制。

为广泛适应温度环境,该产品采用宽温设计,其扩展温度范围可以达到-40℃~85℃,可以适应所有区域工作环境。

♦传感器

测温传感器采用铠装方式封装,既保证温度传感器本身强度,又便于根据现场实际情况设计外形结构。测温元件采用PT100工业级铂电阻,铂电阻以其优越的性能,广泛应用于各种测温环境中。

环境温湿度传感器采用瑞士进口温湿度传感器,较传统湿敏电阻准确度更高,稳定性更好、抗干扰更强。


三、系统特点

♦系统反应迅速

本环网柜测温系统采用直接接触式测温,系统巡检周期短,可以快速反应被测点温度变化情况。

♦维护成本低

系统设计采用高可靠工业元件,成功运行以后免维护。

♦本地温湿度采集及控制

系统具备本地温湿度采集功能,并且可以根据预设参数控制加热、排风或除湿。

♦本地指示及报警

系统具有本地显示数据及报警功能,清晰直观。

♦多路本地采集设计

系统设计18路温度及1路环境温湿度采集,可以满足绝大多数环网柜、开关柜应用。

♦现场总线设计

现场总线设计,方便用户与各种系统通讯,实现无缝衔接。


四、技术参数

触点温度测量范围:-40℃ ~ 150℃

触点温度测量精度:±1℃

环境温度测量范围:-40℃ ~ 120℃

环境湿度测量范围:0% ~ 99%

工作温度范围:-40℃~85℃

压力范围:800hPa ~ 1000hPa

湿度范围:0% ~ 95%

继电器驱动能力:AC250V/3A

工作电源:AC220V/DC24V

功 率:10W
