YGFDT-2410分布式光纤测温

产品详情

1、工程背景

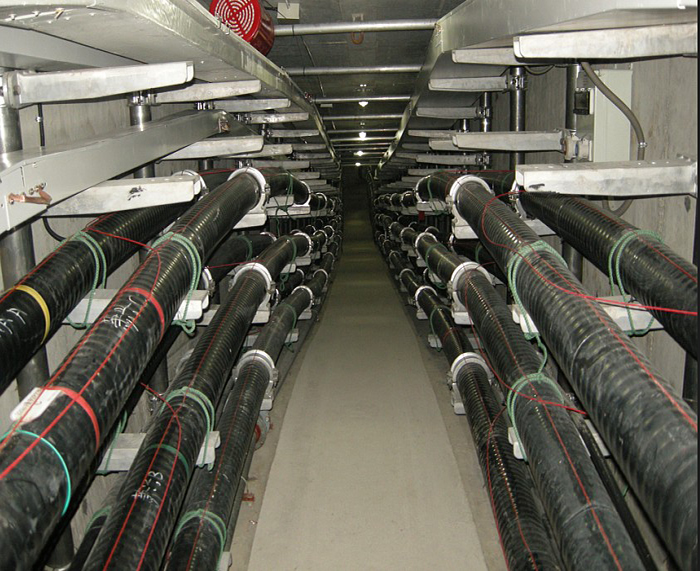

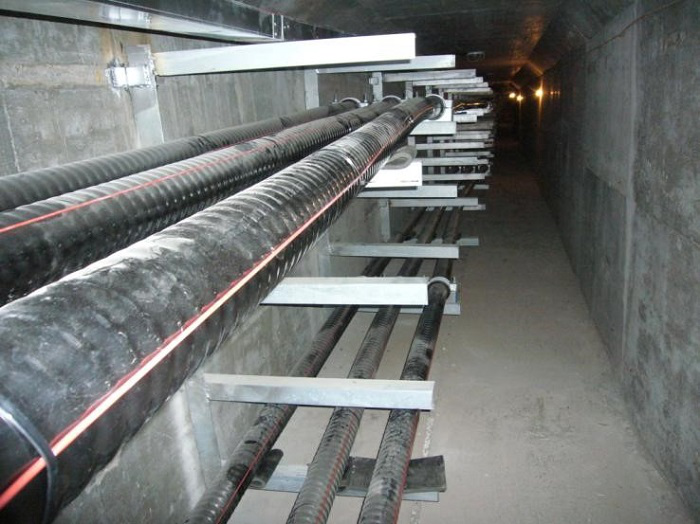

电缆沟道、电缆夹层、电缆桥架是专门用来长距离铺设各种电压和电流的电缆设施。电缆接头和中间接头过热、电缆绝缘体老化和损坏等导致的电缆过热故障都可引起火灾，很难及时发现和扑救，造成大面积电缆绕损。

2、技术原理

DTS系统使用一个特定频率的光脉冲照射光纤内的玻璃芯。当光脉冲沿着光纤玻璃芯下移时，会产生多种类型的辐射散射。如瑞利(Rayleigh)散射、布里渊(Brillouin)散射和拉曼(Raman)散射等。其中拉曼散射是对温度最为敏感的一种。光纤中光传输的每一点都会产生拉曼散射，并且产生的拉曼散射光是均匀分布在整个空间角内的。

3、技术参数

产品指标
测量距离	单通道最高可达10km
空间分辨率	1m
定位精度	0.4m
测量时间	<1s（单通道）
温度测量范围	-190℃～700℃（取决于感温光缆种类）
温度测量精度	±0.5℃（1s测量时间）
温度分辨率	0.1℃
硬件配置
传感光纤	50/125um、62.5/125um多模光纤
光输出通道	典型2～4通道（FC/APC接头），可定制
继电器	内置8路 / 选配外置继电器模块，可扩展至任意路
工作环境	-10℃～50℃（标准），内置温度补偿系统；0～95% RH（非冷凝）。
供电	DC24V/10w；低功耗设计，无风扇
尺寸	最小1u
接口
通信接口	Ethernet，USB，RS232
通信协议	Modbus TCP、Modbus 485（可定制）
报警区域	每通道最多500个
诊断	系统实时自检
