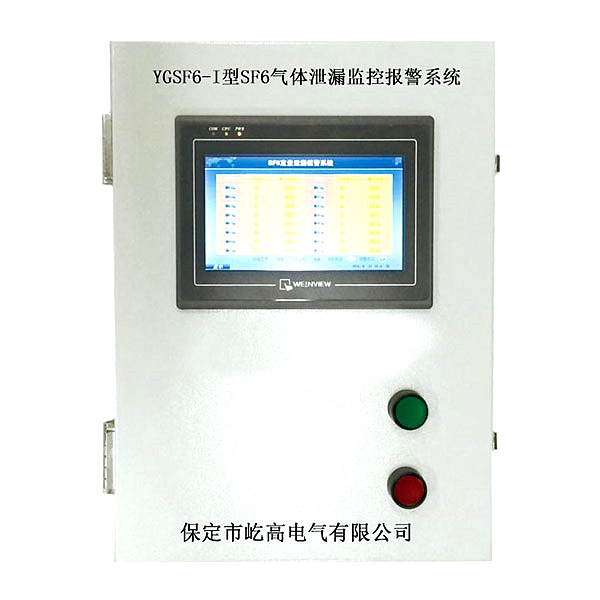

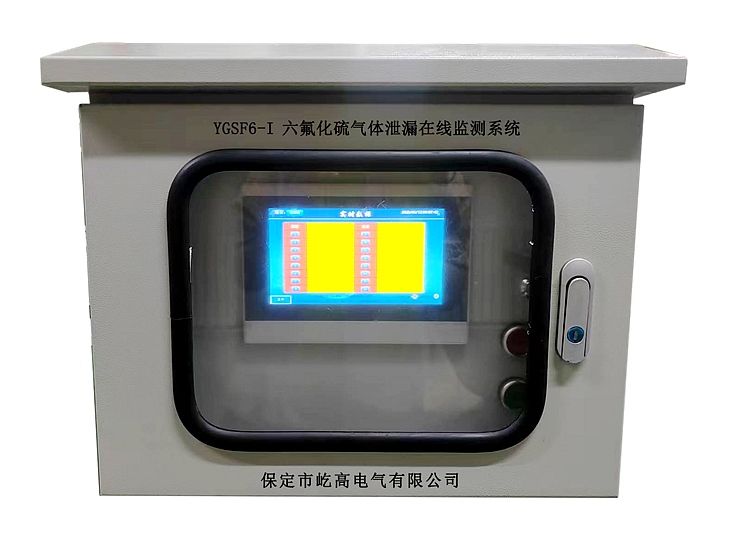

YGSF6-I六氟化硫气体泄漏在线监测系统

系统概述

在电力工业中，sf6（六氟化硫）是一种重要的绝缘介质。Sf6气体的卓越性能实现了高压设备经济性、低维护化的应用。在装有sf6设备的开关室，环境密闭，一旦发生sf6泄漏，会造成环境缺氧从而危及工作人员的安全，而设备由于sf6泄漏导致绝缘性能下降，可能在运行过程中出现危险。YGSF6-I六氟化硫气体泄漏在线监测系统是针对室内sf6高压设备设计的一种实时泄漏在线监测系统。

先进的传感器监测技术

本系统采用多组新型高灵敏度进口SF6、O2传感器及温、湿度传感器，当室内SF6及O2的浓度发生微小变化时，传感器也能检测到这些变化。

优化系统设计方案

YGSF6-I六氟化硫气体泄漏在线监测系统采用集中式气体分析设计部件，高效利用红外SF6传感器。

灵活的组网方式

YGSF6-I六氟化硫气体泄漏在线监测系统采用开放的通讯协议，方便与其他系统联动。

系统拓扑图

技术参数

主机尺寸：400*300*125mm

SF6浓度检测范围：0-2000ppm

Sf6气体检测灵敏度：±2%FS

氧气浓度检测范围：0~25%

氧气测量精度：＜0.5%（0.4%，O2在21%）

缺氧报警阀值：18.0%（可调）

温度显示范围：-20~99℃

湿度显示范围：0~99%RH

检测点：标准配置9点（可扩展至36点）

产品特点

数据记录功能：报警事件自动记录，海量存储，自动更新

报警输出：继电器空接点输出，可与RTU相连，同时支持RS485报警输出。

支持RTU远程启动风机功能

支持红外人体检测，自动启动风机并且语音提示

风机控制器：直接控制风机电源

风机启动支持多种模式：定时启动、报警启动、有人时自动启动、远程启动、手动启动等。

主机多种形式：壁挂式、3U19英寸标准机箱；界面采集工业触屏，界面友好，可靠性高。

通过RS485支持测量数据远传输出。如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况。（需用户另行选配）

通过TCP/IP可以实现远程计算机访问以及多系统组网。
