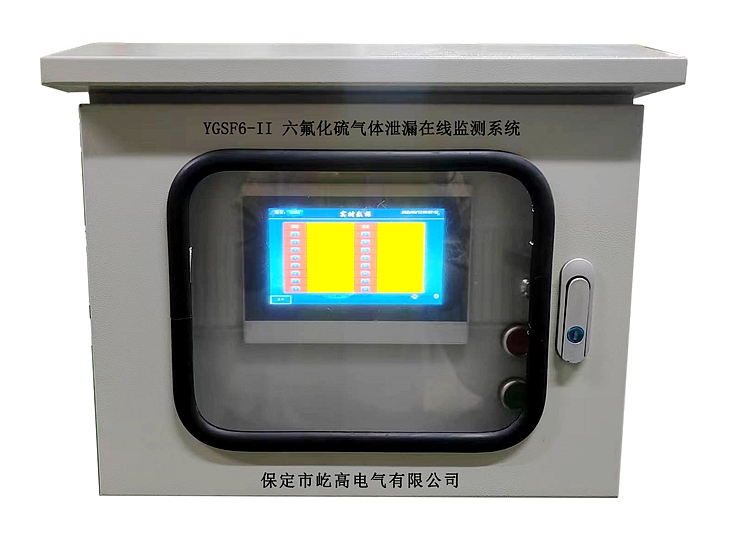

YGSF6-II六氟化硫气体泄漏在线监测系统

1、系统结构

分布式总线结构作为一种基础数字化通信网络方式，广泛应用于过程自动化，制造自动化，电力监控自动化等领域。是一种集系统开放性、互用性、智能化和环境适用性等特点为一体的数字化网络。sf6气体泄露报警具有以下优点：

（1）硬件依赖性低，投资少。

（2）安装方便，维护费用低。

（3）网络结构简单，可靠性高。

（4）网络开放性高，容易扩充。

我公司YGSF6-II型SF6气体泄漏在线监测系统采用分布式总线结构实现现场所有监测设备的网络通讯，布线方便，施工简单。免去对现场设备的改造。在不影响设备运行的情况下改造sf6气体泄露报警系统。

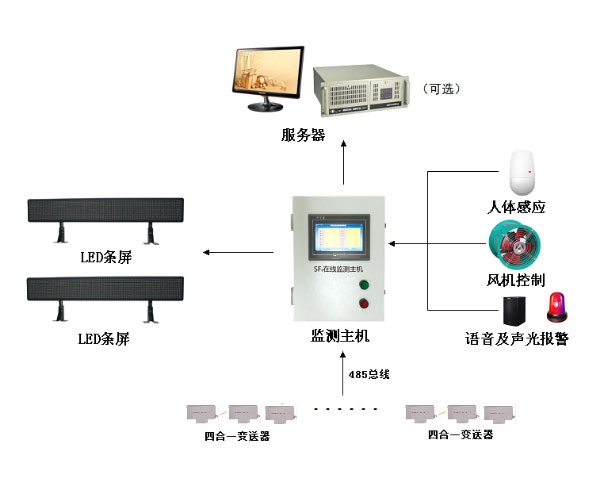

系统拓扑图

2、整个sf6气体泄露报警系统包括以下几个组成部分

（1）上位机监控系统（可选）

（2）LED显示屏（可选）

（3）监控系统主机；

（4）SF6、O2双气体探头（红外、超声）

（5）温湿度变送器

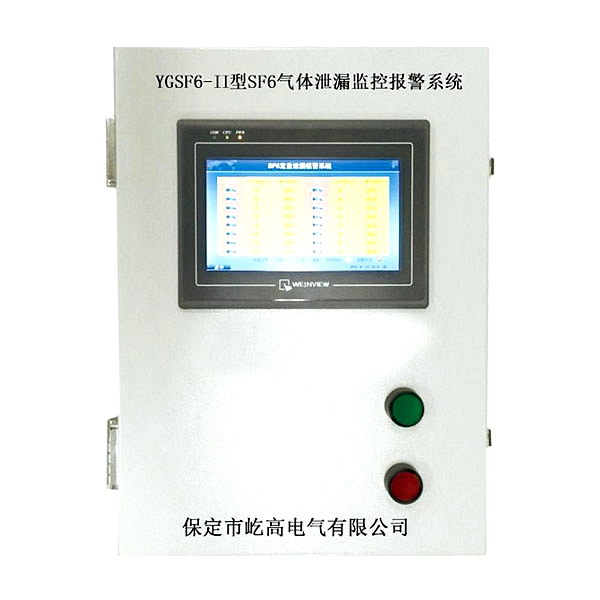

3.监控系统主机

3.1功能及特点

监控系统主机采用7寸工业触屏，在SF6气体泄漏在线监测系统中负责采集数据的汇聚，处理、上传，及操控功能的下发。其一般安装在配电室门口。

其功能包含：

◇ 环境中氧气含量监测显示功能；

◇ 环境中SF6气体含量监测显示功能；

◇ 环境中温、湿度监测显示功能；

◇ 缺氧报警功能；

◇ SF6气体含量超标报警功能；

◇ 定时排风功能；

◇ 缺氧、SF6含量或湿度超标，强制排风功能；

◇ 人工强制排风功能；

◇ 上次排风显示功能；

◇ 实时显示各种参数功能；

◇ 历史数据查询分析功能；

3.2基本参数监测系统主机

监测系统主机

4.SF6、O2双气体变送器（红外、超声）

4.1功能及特点

SF6、O2双气体变送器一般安装在SF6气体容易泄漏位置，贴地面安装。双气体变送器负责监测安装地点气体含量数据。

4.2基本技术参数

SF6、O2双气体变送器

5.温湿度变送器

5.1功能及特点

温湿度变送器一般安装在SF6配电装置室内。负责监测配电室内温湿度含量数据。

5.2基本技术参数

6.系统电源

6.1功能及特点

整体系统兼容交流和直流电源，总功耗小于100W。

6.2基本技术参数

7.软件功能概述

（1）、远程浏览、控制功能：软件采用B/S 架构设计，为用户提供可靠、直观、人性化的操作界面，实现了所有数据远程浏览，控制模块可以远程控制的功能。

（2）、实时显示功能：软件界面实时显示各种监测模块的状态参数、测量数据、曲线图、报警信息、地理位置信息等等。

（3）、历史数据查询功能：监控中心建立了数据库，所有数据保存在磁盘阵列中，用户随时可以通过软件的操作查询前期的历史数据，为科学研究和统计分析提供了依据。

（4）、报警信息查询功能：所有监测模块的报警信息都会及时保存记录，用户随时可以通过软件的操作查询前期的报警信息，为设备检修和改造提供判断的部分依据。

（5）、报警阀值灵活设置功能：各个监测模块监测的参数各有不同，系统软件的报警阀值可以灵活设置，有绝对值报警、相对值报警、趋势值报警等设置方法，满足了用户的多种需求。

（6）、报警方式灵活应用的功能：系统软件可以根据用户的设置驱动不同的报警装置，可以实现软件界面显示报警、短信报警、声光电报警等等。

（7）、数据统计功能：软件可以根据用户的设置，按照不同的时间段对所有数据进行统计，并可以绘制统计表格，方便用户分析研究。
