【电机测振】智能远程测温测振系统

一、系统简介：

智能远程测温测振系统依托先进的物联网传感器技术，通过安装在现场的一体化振动温度变送器测量风机设备振动及温度特征参数，计算并存储设备的运行状态，自动生成日数据库、历史数据库及报警库。将特征参数值与设定值进行比较，来确定设备当前是处于正常、异常还是故障状态，设备一旦出现异常或者故障，及时报警通知运行管理人员。尽可能多的采集故障信息，从而获得设备的状态变化规律，预测设备的运行发展趋势，帮助用户查找产生故障的原因，识别、判断故障的严重程度，为科学检修提供指导。

本电机测振方案主要通过无线通讯方式完成数据的上传。即利用测量传感器完成设备运行参数的本地采集，在厂区内搭建无线通讯网络，本地采集的数据通过无线网络上传到中控室，最终完成数据的分析及展示。

二、系统组成：

【电机测振】智能远程测温测振系统由YG9230一体化振动温度变送器、YG2618(8路AI)无线数据采集装置、YG2619无线中继装置、YG2610无线数据接收主机、智能监控软件组成。

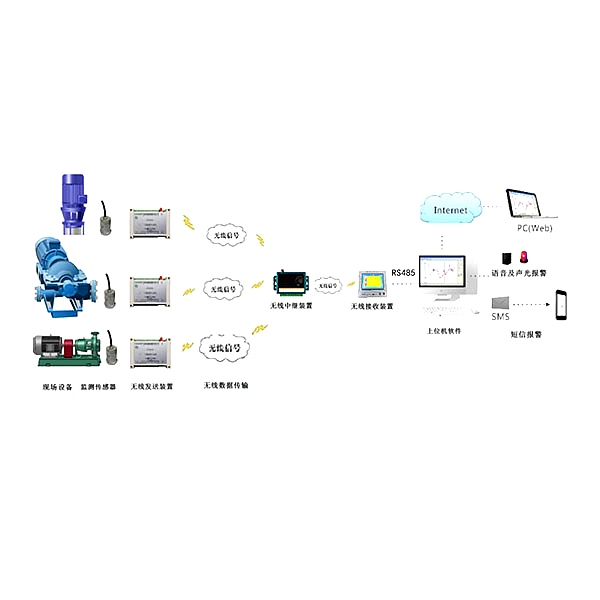

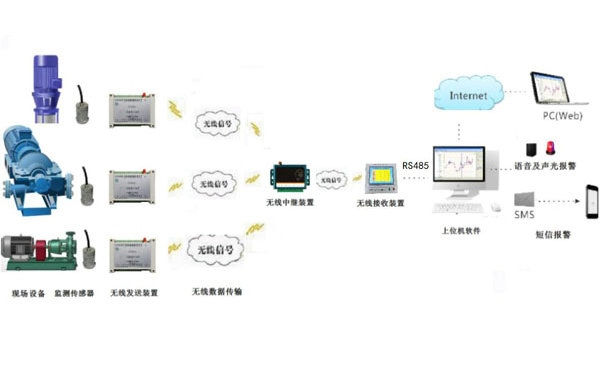

监测系统拓扑图

YG9230一体化振动温度变送器：

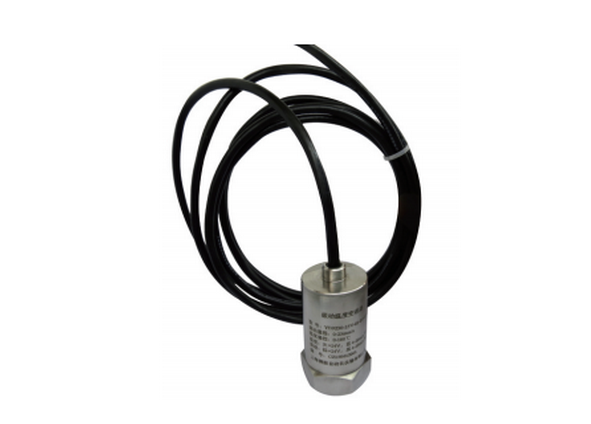

YG9230一体化振动温度变送器是通过 PT100铂电阻采集温度，输出4-20mA 电流信号，振动量的采集是通过压电式传感器，采用进口检波器，抗干扰能力强， 满量程线性一致高。输出4-20mA 电流信号，稳定可靠，外壳采用不锈钢材料， 抗腐蚀性强。一体振动温度变送器温度，采用振动与温度独立信号输出，电路信号相互独立。各种参量在出厂时已严格校准，用户不需二次校准。

技术特性：

●振动量程：最大加速度 0～50g

●最大速度量：0～200mm/s 最大位移量 0～8000um

●温度量程：测温探头与传感器一体 -40℃～+85℃

                  测量探头与传感器分体 -50℃～+200℃

●电流输出：4～20mA

●负载电阻：≤500Ω

●振动精度：±5%

●温度精度：1%

●工作电压：+24VDC

●工作温度：-40～+85℃

●输出方式：两线制，两路输出（振动量一路和温度量一路）

●频响：速度5～2000Hz/位移10～2000Hz/加速度2～2000Hz

●壳体材料：不锈钢

●速度方向：从底部到传感器（正向）

●可承受最大冲击力：2000g

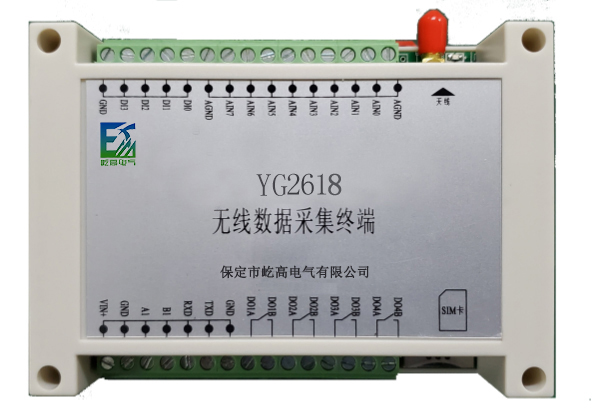

YG2618(8路AI)无线数据采集装置

YG2619无线中继装置

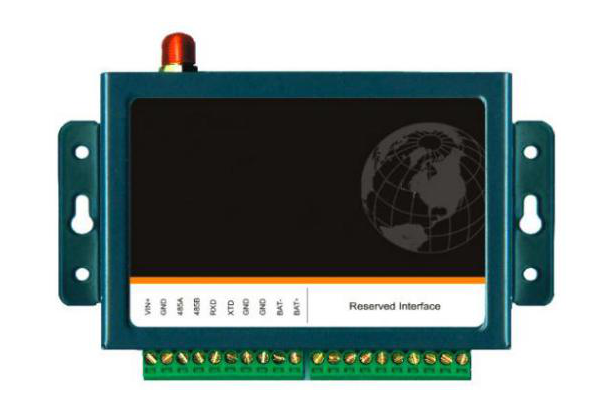

YG2619无线数据接收装置在整个系统中是所有无线数据的终端接收装置，负责汇集所有监测的实时数据，最终将数据通过串口上传到监控主机中。模块具有抗干扰能力强，通讯距离远，小巧、精致、便于安装等优点。

技术参数：

（1）供电范围：DC9～36V

（2）功率：≤6W

（3）通讯方式：无线通讯/RS485串口

（4）空中频率：433Hz

（5）通许距离：2km

（6）工作温度：-40℃～85℃

（7）工作湿度：10%～90%RH（无凝露）

YG2610无线数据接收主机

监控系统主机采用15.6寸工业触屏，在电机测振系统中负责采集数据的汇聚，处理、上传，及操控功能的下发。其一般安装在配电室门口。

其功能包含：

(1)环境中温度监测显示功能；

(2)环境中震动监测显示功能；

(3)温度报警功能；

(4)振动量超标报警功能；

(5)实时显示各种参数功能；

(6)历史数据查询分析功能；

(7)主机重量：10.1kg

(8)主机外形尺寸：515*415*125 mm

系统软件

系统软件支持B/S、C/S以及两者混合模式。数据库采用SQL Server 2003。支持一次接线图、曲线、报表，另外支持语音、文字、闪烁告警。采用TTS技术实现语音告警。支持温度越限发短信功能。

系统软件集成可以分为几种模式：

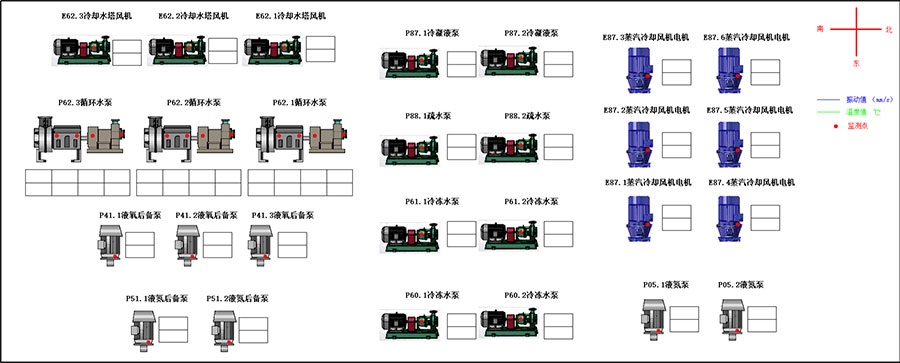

IE实时监控界面：在该页可以实时监控各点数据变化，并实时观看数据变化曲线。
